Intro

네트워크에서의 연결이라는 개념에 대해 알아보자

1. 네트워크에서의 연결

• 이전 포스트에서 네트워크 계층과 TCP/UDP 프로토콜에 대해 다루었다.
• TCP 통신에서 우리는 Listen 중인 서버에 클라이언트가 Connect를 하여 연결을 성립한 후 서로 통신을 주고 받는다.
• 그렇다면 물리적으로 연결되어있지 않은 장비끼리 어떻게 연결이 성립할 수 있는 것이며 이는 몇 계층에서 이루어지는 것일까?
• 결론부터 말하자면, 네트워크에서의 연결이란 서버와 클라이언트의 프로토콜 스택에서(L4 계층) 서로 주고받은 정보를 기억하고서 연결되었다고 가정하는 것이다. 이에 대한 Flow는 다음과 같다.

• 먼저 연결을 시도하는 클라이언트의 프로토콜 스택에서 “이곳의 IP 주소는 xxx.xxx.xxx.xxx이고 포트 번호는 yyyy입니다. 데이터 송수신을 하고싶은데 어떠세요?” 라고 서버측에 전달하고 이 정보를 기억한다.
• 이로써 서버측 프로토콜 스택도 클라이언트의 정보를 기억할 수 있게 되었다. 서버는 이에 대한 응답으로 “네 요청을 수락합니다.” 라고 클라이언트측에 전달한다.
• 마지막으로 클라이언트가 “확인했습니다.” 라고 서버측에 전달하면서 양쪽 모두 서로의 통신 정보를 기억하고 데이터를 전송할 준비가 완료 되었다는 것을 보장한다.
  이때부터 양쪽 서로 연결되었다고 가정하고 통신을 진행하게 된다.

• 위와 같이 연결을 위해 서로의 정보를 주고 받는 통신 과정을 3way-handshake 라 하고, 반대로 위와 비슷한 일련의 과정을 통해 연결 종료 통신을 하는 과정을 4way-handshake 라 한다. (연결 종료가 완료되면 TCP는 기억하고있던 연결 정보를 모두 정리한다.)
• 연결 및 연결 종료 handshake 과정에 대한 자세한 설명은 아래와 같다.

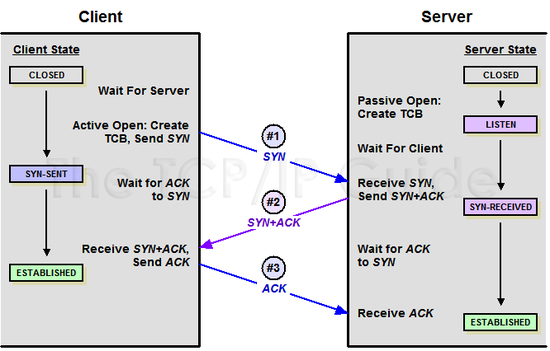

1.1 TCP의 3way-handshake

• [Step1] 클라이언트는 서버에 접속을 요청하는 SYN 패킷을 보낸다.
  이때 클라이언트는 SYN을 보내고 SYN/ACK 응답을 기다리는 SYN_SENT 상태가 된다.
• [Step2] 서버는 SYN 요청을 받고 클라이언트에게 요청을 수락한다는 ACK와 SYN Flag가 설정된 패킷을 전송하고 클라이언트가 다시 ACK로 응답하기를 기다린다. 이때 서버의 상태는 SYN_RECEIVED 상태이다.
• [Step3] 클라이언트는 서버에게 ACK를 보내고 이후부터는 서로 연결되었다고 가정하고 L7에서 보낸 메시지를 주고받는다. 연결되었다는 의미의 상태가 ESTABLISHED 이다.

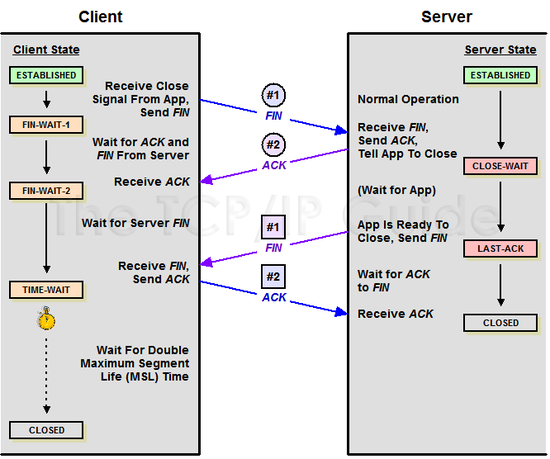

1.2 TCP의 4way-handshake

• 연결의 경우 항시 클라이언트가 서버에 먼저 요청을 해야하지만 연결 종료는 어느쪽이든 먼저 진행할 수 있다.
• 본문에서는 편의상 클라이언트가 먼저 연결 종료를 진행하였다고 가정하고 설명하도록 하겠다.


• [Step1] 클라이언트가 더 이상 메시지를 보낼 것이 없다는 의미의 FIN 플래그가 담긴 패킷을 전송한다.
• [Step2] 서버는 일단 ACK로 응답을 보내고 자신의 L7 애플리케이션에게 연결 종료에 대한 정보를 통지한다.
  이때 서버는 L7 애플리케이션이 통신 종료 시도할 때까지 기다려야 하므로 CLOSE_WAIT 상태로 돌입한다.
• [Step3] 서버측 L7 애플리케이션에서 해당 소켓과 TCP자원을 반환하려는 함수를 호출하면 클라이언트에게 FIN 플래그가 담긴 패킷을 전송한다.
  이때 상태는 클라이언트측의 마지막 응답을 기다린다고 하여 LAST_ACK 이다.
• [Step4] 클라이언트는 확인하였다는 ACK를 전송하고 TIME_WAIT 상태로 돌입한다.


• TIME_WAIT 상태로 남게 되면 TCP는 해당 연결 정보에 대한 리소스를 TIME_WAIT 상태가 풀릴 때까지 정리하지 않고 남겨둔다.
• TIME_WAIT 상태를 남기는 이유는 연결을 끊은쪽에서 FIN을 전송하기 전에 전송한 마지막 메시지가 Routing 지연이나 패킷 유실로 인한 재전송 등으로 인해 FIN 패킷보다 수신측에 늦게 도착하여, 연결 종료 이후 새로 연결된 세션에게 메시지가 잘못 수신되는 상황을 우려한 것이다.

[TIP] TCP 연결 종료시 TIME_WAIT 상태가 먼저 연결을 종료한 쪽에만 남는 이유

• 먼저, TIME_WAIT 상태가 되었을 경우의 단점을 생각해보아야 한다.
• TCP 계층은 항시 연결 정보를 기억하고 있어야 하고, 연결은 1:1 이므로 연결된 개체마다 송수신 버퍼를 생성해야 하므로 연결이 일어날 때마다 리소스 자원이 소모된다.
• TIME_WIAT 상태로 돌입하여 연결 정보를 유지하게 되면 그만큼 사용한 리소스에 대한 반환이 늦어지게 되므로 이는 좋지 못하다.
• TCP 에서 연결이란 클라이언트와 서버가 서로의 접속정보(IP, Port)를 기억하고 연결되었다고 가정하는 것이라고 하였다.
• 그렇다면 한 쪽의 Port가 TIME_WAIT 상태로 돌입하게 된다면 해당 IP, Port 와는 TIME_WAIT 상태가 끝날때 까지 다시 연결될 수 있을까? -> [ X ]
• 결론적으로 한 쪽에만 TIME_WAIT 상태를 두더라도 TIME_WAIT 상태가 유지되는 동안 서로 다시 연결될 수 있는 방법이 없으므로, 양 쪽을 다 TIME_WAIT 상태로 남겨 리소스를 낭비 시킬 이유가 없다.
  따라서 TCP는 리소스 낭비를 최소화 하기 위해 먼저 연결을 종료한 쪽에만 TIME_WAIT 상태를 남기고 있다.
